OpenCV下实现单窗口显示多幅图像(C++源码)

OpenCV下实现单窗口显示多幅图像(C++源码)

有时我们要在一个窗口中显示多幅图像，以利于我们对比结果。

为了实现这个效果中，在OpenCV中，我们可以在一幅白色背景大图上把各幅图像绘制上去，这其中关键是要计算出各幅图绘制在大图中的哪个区域，并对图像按显示区大小进行相应的缩放处理。

下面的代码可实现在同一窗口中不超过12幅图像的显示，图像比例没有要求。

代码会将每幅图像的宽和高限制在300、200、150三个像素值上，并且保持原图比例，宽和高哪个数值更大，就将哪个的像素值设为300、200、150。
具体来评：
当图像数量为1至4幅时，宽和高限制在300像素；
当图像数量为5至8幅时，宽和高限制在200像素；
当图像数量为9至12幅时，宽和高限制在150像素；

举个例子来说，当图像的宽和高被限制在300像素时，若一幅图像的宽为300像素，高为600像素，则显示到单窗口图像中时，该幅图像会被缩放到宽为100，高为300的图像。

代码如下：
代码中用到的图像百度网盘下载链接：https://pan.baidu.com/s/1NuIpi61-8e9EzPnyFeIvqA?pwd=ezry

[C++] 纯文本查看 复制代码

//出处：昊虹AI笔记网(hhai.cc)
//用心记录计算机视觉和AI技术

//博主微信/QQ 2487872782
//QQ群 271891601
//欢迎技术交流与咨询

//OpenCV版本 OpenCV3.0

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace std;
using namespace cv;


/*******************同时显示多张图片*************************
*_winName 为显示窗口的名字字符串；
*_img 为要显示的图片的集合；
*最多同时显示12张图片
*************************************************************/
void imshowMulti(const std::string& _winName, const std::vector<Mat>& _imgs)
{
	int nImg = (int)_imgs.size();

	Mat dispImg;
	int size;
	int x, y;
	// w - Maximum number of images in a row
	// h - Maximum number of images in a column
	int w, h;
	// scale - How much we have to resize the image
	float scale;
	int max;
	if (nImg <= 0)
	{
		printf("Number of arguments too small....\n");
		return;
	}
	else if (nImg > 12)
	{
		printf("Number of arguments too large....\n");
		return;
	}

	switch (nImg)
	{
	case 1:
		w = h = 1;
		size = 300;
		break;
	case 2:
		w = 2; h = 1;
		size = 300;
		break;
	case 3:
	case 4:
		w = 2; h = 2;
		size = 300;
		break;
	case 5:
	case 6:
		w = 3; h = 2;
		size = 200;
		break;
	case 7:
	case 8:
		w = 4; h = 2;
		size = 200;
		break;
	default:
		w = 4; h = 3;
		size = 150;
		break;
	}
	dispImg.create(Size(100 + size*w, 60 + size*h), CV_8UC3);
	for (int i = 0, m = 20, n = 20; i<nImg; i++, m += (20 + size))//m和n是绘图的超始点
	{
		x = _imgs[i].cols;
		y = _imgs[i].rows;
		max = (x > y) ? x : y;
		scale = (float)((float)max / size);
		if (i%w == 0 && m != 20)
		{
			m = 20;
			n += 20 + size;
		}
		Mat imgROI = dispImg(Rect(m, n, (int)(x / scale), (int)(y / scale)));
		resize(_imgs[i], imgROI, Size((int)(x / scale), (int)(y / scale)));
	}
	namedWindow(_winName);
	imshow(_winName, dispImg);
}

void main()
{
	vector<Mat> img;
	Mat img1 = imread("F:/material/images/flower/01-200_400.jpg");
	Mat img2 = imread("F:/material/images/flower/02-300_300.jpg");
	Mat img3 = imread("F:/material/images/flower/03-360_360.jpg");
	img.push_back(img1);
	img.push_back(img2);
	img.push_back(img3);

	imshowMulti("result", img);

	waitKey(0);

}

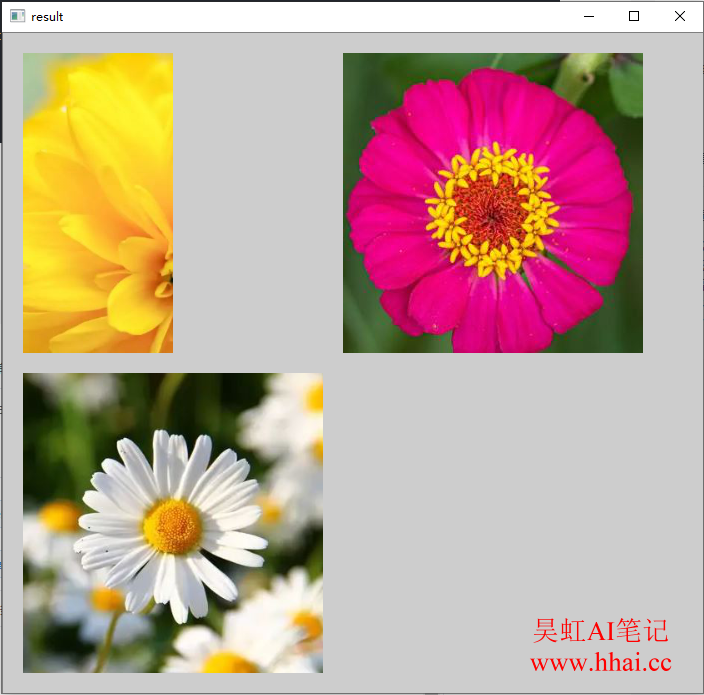

运行结果如下：
