详解OpenCV的线段绘制函数line()

详解OpenCV的线段绘制函数line()

函数line()用于在图像上绘制圆形。
函数line()利用两点确定一条直线的原理在图像中绘制出一条线段。

C++原型如下：

1. void cv::line(InputOutputArray img,

2.               Point pt1,

3.               Point pt2,

4.               const Scalar & color,

5.               int thickness = 1,

6.               int lineType = LINE_8,

7.               int shift = 0)

复制代码

Python原型如下：

1. img=cv.line(img, pt1, pt2, color[, thickness[, lineType[, shift]]])

复制代码

各参数意义如下：
img---绘制的线段所在的图像。
pt1---线段起点在图像中的坐标。
pt2---线段终点在图像中的坐标。
color---线条的颜色，用三通道表示。
thickness---线条的粗细，默认值为1。
lineType---线条的类型，默认值为LINE_8。
shift---pt1和pt2坐标值的小数位数。

C++示例代码如下：

1. //出处：昊虹AI笔记网(hhai.cc)

2. //用心记录计算机视觉和AI技术

3.

4. //博主微信/QQ 2487872782

5. //QQ群 271891601

6. //欢迎技术交流与咨询

7.

8. //OpenCV版本 OpenCV3.0

9.

10. #include <opencv2/opencv.hpp>

11. #include <iostream>

12.

13. using namespace cv;

14.

15. void main()

16. {

17.         Mat org = imread("F:/material/images/P0039-all_blue.bmp");

18.

19.         line(org, Point(100, 50), Point(300, 80), Scalar(0, 255, 0));

20.

21.         imshow("img", org);

22.         cv::waitKey(0);

23. }

复制代码

代码中用到的图像下载链接：
https://pan.baidu.com/s/1_JQQS9qRos74GxtSU9-gqg?pwd=i87b
运行结果如下：


Python示例代码如下：

1. # -*- coding: utf-8 -*-

2. # 出处：昊虹AI笔记网(hhai.cc)

3. # 用心记录计算机视觉和AI技术

4.

5. # 博主微信/QQ 2487872782

6. # QQ群 271891601

7. # 欢迎技术交流与咨询

8.

9. # OpenCV的版本为4.4.0

10.

11. import cv2 as cv

12. import sys

13.

14. image = cv.imread('F:/material/images/P0039-all_blue.bmp')

15. if image is None:

16.     print('Error: Could not load image')

17.     sys.exit()

18.

19. cv.line(image, (100, 50), (300, 80), (0, 255, 0))

20.

21. cv.imshow('Source Image', image)

22.

23. cv.waitKey(0)

24. cv.destroyAllWindows()

复制代码

代码中用到的图像下载链接：
https://pan.baidu.com/s/1_JQQS9qRos74GxtSU9-gqg?pwd=i87b

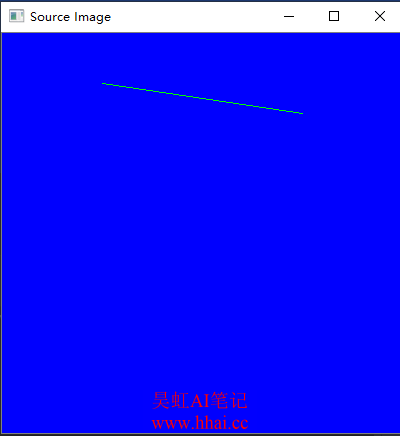

运行结果如下：
